와이어 메쉬는 냉간압연된 또는 신선된 고강도 철선을 사용하여 세로선과 가로선을 직각으로 배열하여,
교차점을 전기저항용접으로 접합한 격자형의 시트를 말합니다.

와이어 메쉬 철선은 원형철선(Smooth Wire)과 이형철선(Deformed Wire)이 사용되고 있으며,
사용되는 철선에 따라 원형(Smooth Wire Fabric)과 이형(Deformed Wire Fabric)으로 구분됩니다.

원형 와이어 메쉬는 각 철선 교점에서 확실한 기계적인 정착에 의하여 콘크리트에 부착되며,
이형 와이어 메쉬는 용접된 교차점 뿐만 아니라 철선의 이형성능도 콘크리트의 부착 및 정착에 중요한 역활을 하기 때문에
구조적으로도 탁월한 성능을 발휘합니다.

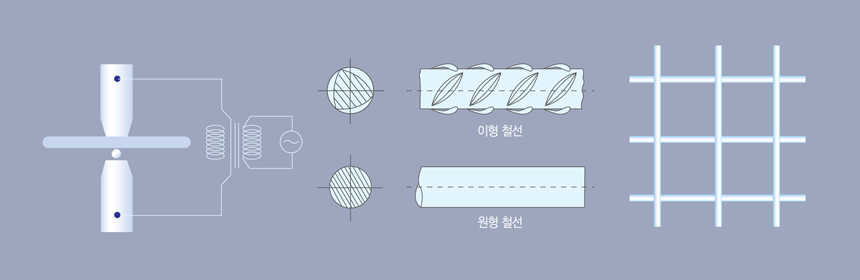

전기저항용접의 원리

와이어 메쉬의 장점 및 사용효과

와이어 메쉬의 장점 및 사용효과

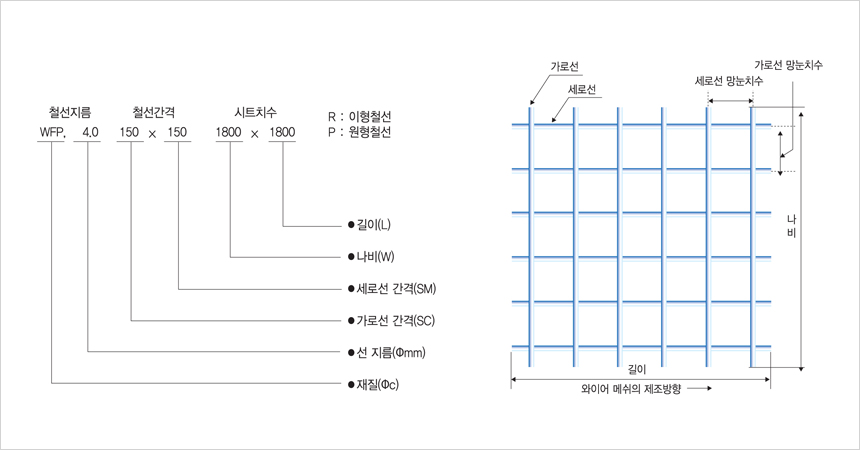

와이어 메쉬의 형상 및 치수는 다음과 같이 표기하고 있습니다.

와이어 메쉬의 형상 및 치수는 다음과 같이 한국공업규격(KS D7017)에 따라 생산되고 있습니다.

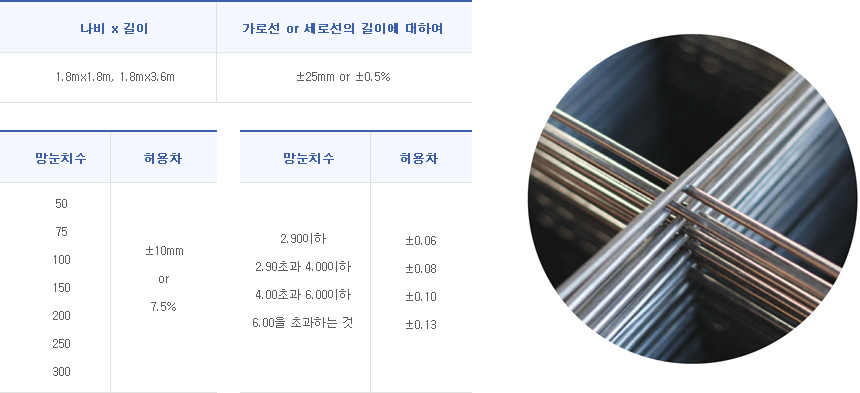

시트모양 용접철망의 표준치수

와이어 메쉬의 형상 및 치수는 다음과 같이 표기하고 있습니다.

와이어 메쉬의 적용범위

와이어메쉬의 제원표(단위중량)

Size Number	Dia Gate of Wire	Mesh Size(mm)	가로×세로 (W×L)	Weight	계산중량
NO.	mm	mm	m	㎏	㎏/㎡
# 10	3.20	150	1.8 × 1.8	2.80	0.84
		100	1.8 × 1.8	4.20	1.24
# 8	4.00	150	1.8 × 1.8	4.40	1.36
		100	1.8 × 1.8	6.60	2.04
# 6	4.80	150	1.8 × 1.8	6.30	2.04
		100	1.8 × 1.8	9.50	3.04
# 4	5.80	150	1.8 × 1.8	9.35	2.72
		100	1.8 × 1.8	14.02	4.08
# 3	6.40	150	1.8 × 1.8	11.03	3.38
		100	1.8 × 1.8	16.54	5.06
# 2	7.00	150	1.8 × 1.8	13.27	4.06
		100	1.8 × 1.8	19.91	6.08

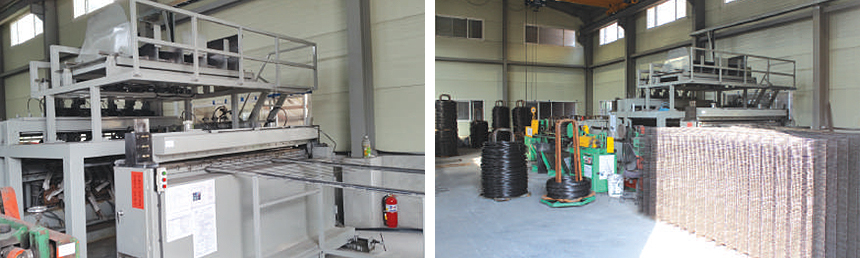

기계 및 생산

와이어메쉬의 기계적 성질

(KS D - 7017 : 2007 한국산업규격 시험허용 기준치)
종류의 기호	적용선지름 mm	항목점 또는 0.2% 항복강도 N/㎟	인장강도 N/㎟	연실율 %	단면수축율 %	용접점 전단강도 N/㎟
WFP WFP-D	2.60 이상 18.0 이하	-	490 이상	-	30 이상	250 이상
WFP WFP-D	2.60 이상 18.0 이하	-	490 이상	-	30 이상	250 이상
WFR WFR-D	4.0 이상 16.0 이하	400 이상	490 이상	8.0 이상	-	220 이상
WFI WFI-D				8.0 이상	-	220 이상
비고1 - (바)는 기계적 성질을 규정하지 않는다는 것을 나타낸다. 비고2 1N/㎟ = 1MPa
